流量仪表 >> HW-LG一体化孔板流量计 |
作者：管理员 发布：2009年5月9日 浏览次数: 1634 |
|
|
流量仪表 >> HW-LG一体化孔板流量计 |
|
概述

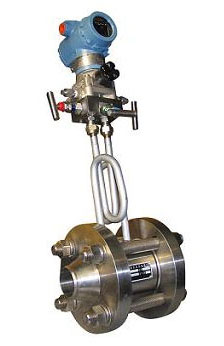

HW-LG一体化孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
适用范围
1.公称直径： 15 mm ≤DN≤1200mm
2.公称压力：PN≤10MPa
3.工作温度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5级，1级
产品选型
|
型号 |
说 明 |
|
HWLG |
节流装置（孔板流量计） |
|
|
代号 |
按其结构特征的两大基本分类 |
|
|
K |
孔板 |
|
|
P |
喷嘴等 |
|
|
代号 |
公称压力（105Pa） |
|
|
2.5 |
2.5 |
|
|
10 |
10 |
|
|
16 |
16 |
|
|
25 |
25 |
|
|
64 |
64 |
|
|
100 |
100 |
|
|
200 |
200 |
|
|
代号 |
口径(mm) |
|
|
15～1200 |
15～1200mm |
|
|
代号 |
按其结构形式细分 |
|
|
H |
标准孔板(环室) |
|
|
Y |
标准孔板(法兰) |
|
|
K |
标准孔板(钻孔) |
|
|
I |
ISA 1932喷嘴 |
|
|
L |
长径喷嘴 |
|
|
W |
文丘利喷嘴 |
|
|
G |
经典文丘利管 |
|
|
S |
双重孔板 |
|
|
Q |
圆缺孔板 |
|
|
Z |
锥形入口孔板 |
|
|
R |
1/4圆孔板 |
|
|
P |
偏心孔板 |
|
