MT-1151GP/AP型压力变送器 |
作者:管理员 发布:2009年5月9日 浏览次数: 1930 |
|
MT-1151GP/AP型压力变送器 |
|
|
名 称 及 型 号 技 术 指 标 特 点 和 用 途 |
MT-1151GP/AP型 差压变送器
|
量 程:0-1.3~2068Kpa 测压形式:表压 电 源:24VDC 精 度:0.2、0.25、0.5 输出信号:4~20mA(二线制) 正、负迁移: 1、最大负迁移600% 2、最大正迁移500% 测量介质:液体、气体、蒸汽 智 能 型: Hart协议
| 该系列产品具有精度高、稳定性好、量程和零位可在外部连续可调,主要部件可与1151同类产品互换,量程可正、负迁移,阻尼可调,并可在普通1151变送器的结构上增加通讯功能,使之转变成为智能型(Hart协议)变送器。 产品广泛适用于石油、化工、电力、冶金、医药、造纸、酿酒等领域。 |
|
|
|
|

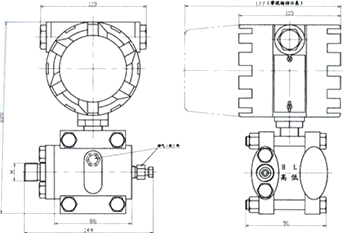

MT-1151GP/AP型差压变送器结构尺寸 |
MT-3051/1151GP 型压力变送器型号及规格代号表
MT-1151GP型 |
压力变送器 |
|
代号 |
量程范围kPa |
|
3 |
0-1.3~7.5 (最大工作压力6.89MPa) |
|
4 |
0-6.2~37.4 |
|
5 |
0-31.1~186.8 |
|
6 |
0-117~690 |
|
7 |
0-345~2068 |
|
8 |
0-1170~6890 |
|
9 |
0-3450~20680 |
|
0 |
0-6890~41370 |
|
代号 |
输出 |
|
E |
4~20mADC |
|
M |
1-5VDC低功耗 |
|
S |
智能式 |
|
代号 |
结构材料 |
|
法兰接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
|
12 |
碳钢镀镍 |
316不锈钢 |
316不锈钢 |
硅
油 |
|
22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
|
23 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
|
24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
|
25 |
316不锈钢 |
316不锈钢 |
铂 |
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
|
35 |
哈氏合金C |
哈氏合金C |
铂 |
|
44 |
蒙乃尔 |
蒙乃尔 |
蒙乃尔 |
|
代号 |
附加功能 |
|
M1 |
0~100%线性指示表 |
|
M2 |
平方根刻度指示表 |
|
M3 |
3 1/2 LCD数字显示器 |
|
M4 |
3 1/2 LED数码显示器 |
|
M5 |
其他特定显示方式 |
|
B1 |
管装弯支架 |
|
B2 |
板装弯支架 |
|
B3 |
管装平支架 |
|
D1 |
侧面泄放阀在压力室上部 |
|
D2 |
侧面泄放阀在压力室下部 |
|
C1 |
NPT1/2引压过渡头及后部焊接引压管 |
|
J |
丁字型螺纹接头,M20×1.5阳螺纹 |
|
d |
隔爆型d II BT4 |
|
i |
本安型号ia II CT5 |
|
|
|
|
|
|
|
|
|
MT-1151GP 8 E 22 M1B3 选型举例 |
MT-3051/1151AP 型绝对压力变送器型号及规格代号表
MT-1151AP型 |
压力变送器 |
|
代号 |
量程范围kPa |
|
4 |
0-6.2~37.4 |
|
5 |
0-31.1~186.8 |
|
6 |
0-117~690 |
|
7 |
0-345~2068 |
|
8 |
0-1170~6890 |
|
代号 |
输出 |
|
E |
4~20mADC |
|
M |
1-5VDC低功耗 |
|
S |
智能式 |
|
代号 |
结构材料 |
|
法兰接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
|
12 |
碳钢镀镍 |
316不锈钢 |
316不锈钢 |
硅
油 |
|
13 |
碳钢镀镍 |
哈氏合金C |
哈氏合金C |
|
14 |
碳钢镀镍 |
蒙乃尔 |
蒙乃尔 |
|
22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
|
23 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
|
24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
|
44 |
蒙乃尔 |
蒙乃尔 |
蒙乃尔 |
|
代号 |
附加功能 |
|
M1 |
0~100%线性指示表 |
|
M2 |
平方根刻度指示表 |
|
M3 |
3 1/2 LCD数字显示器 |
|
M4 |
3 1/2 LED数码显示器 |
|
M5 |
其他特定显示方式 |
|
B1 |
管装弯支架 |
|
B2 |
板装弯支架 |
|
B3 |
管装平支架 |
|
D1 |
侧面泄放阀在压力室上部 |
|
D2 |
侧面泄放阀在压力室下部 |
|
N |
“腰形”接头,NPT 1/2锥管螺纹 |
|
C1 |
NPT1/2引压过渡头及后部焊接引压管 |
|
J |
丁字型螺纹接头,M20×1.5阳螺纹 |
|
d |
隔爆型d II BT4 |
|
i |
本安型号ia II CT5 |
|
|
|
|
|
|
|
|
|
MT-1151AP 6 E 22 M1B1 选型举例 | | |
|
|
|
